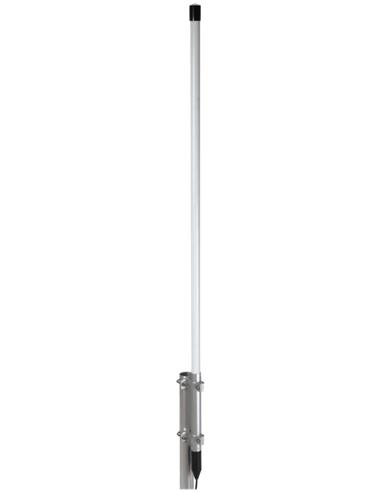

SIRIO SPO420-5 antena fibra 420-470 MHz 1.23m 75W N-FEME
SIRIO SPO 420-5

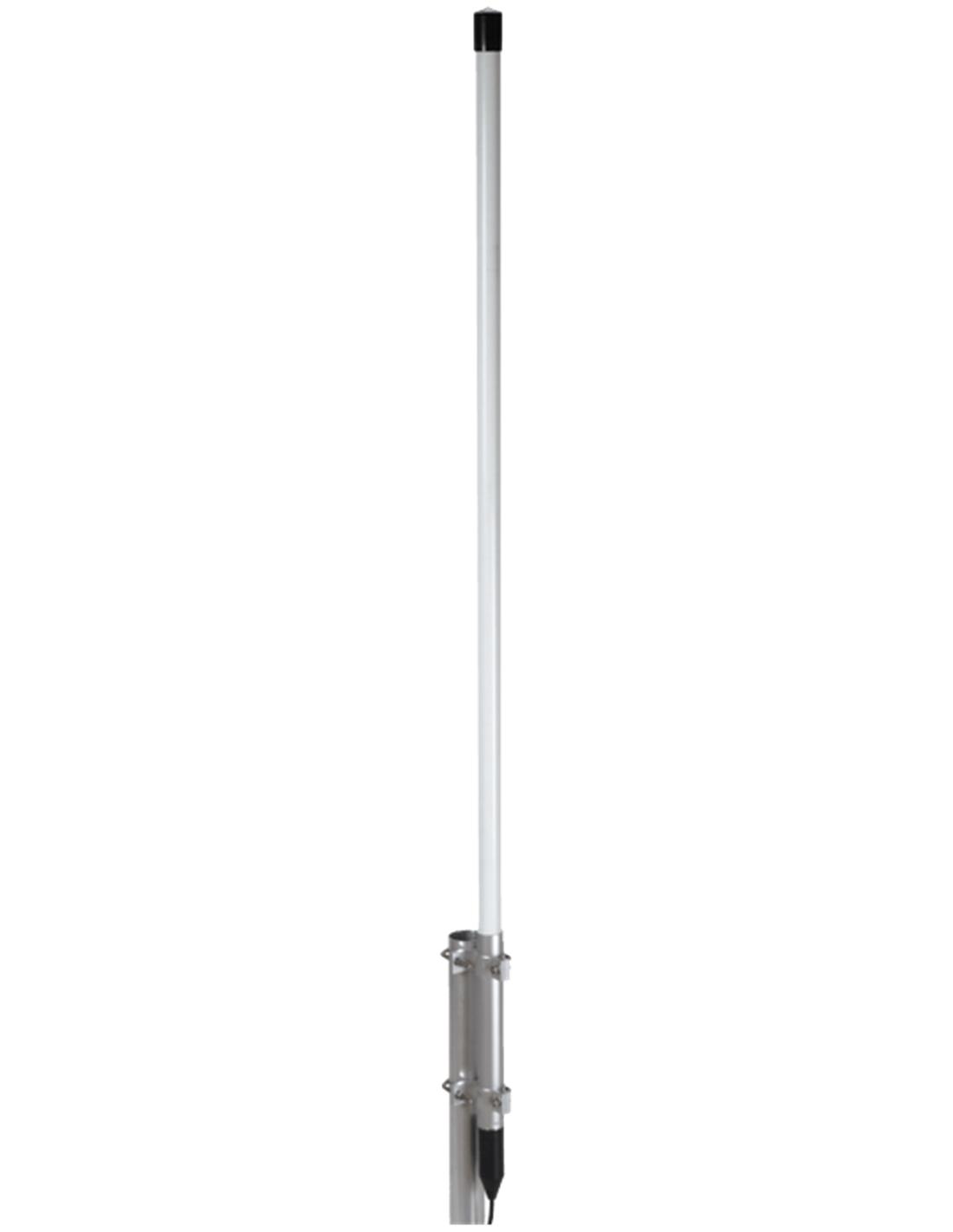

Antena base omnidireccional UHF. Especial aplicaciones PMR. Ganancia 5.15 dBi. Sin ajustes. Rango 420-470 MHz. Potencia aplicable hasta 75 W. Longitud 1.23 m. Conector N hembra en la base. Incluye soporte a mástil y tornillería.
SPO 420-5

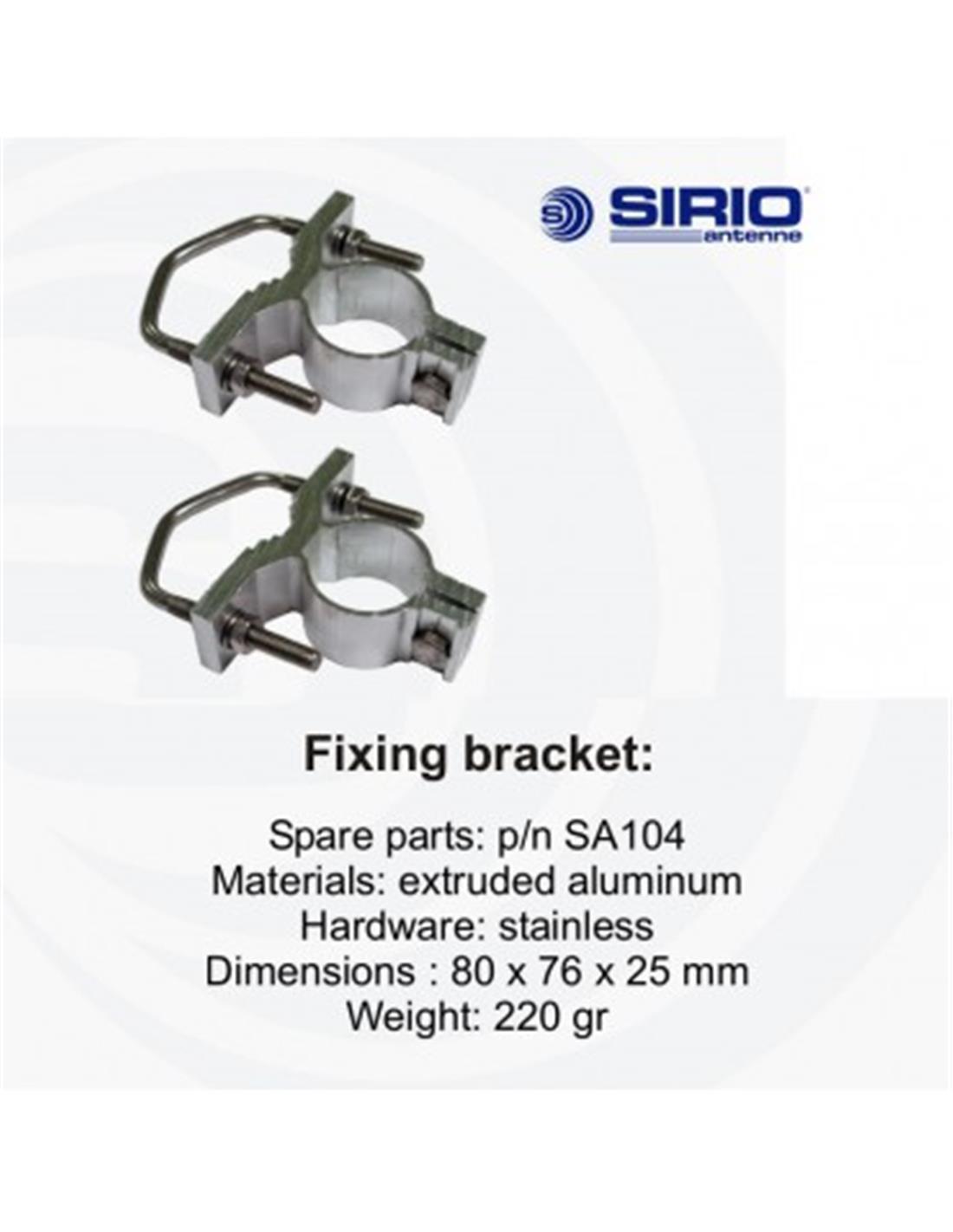

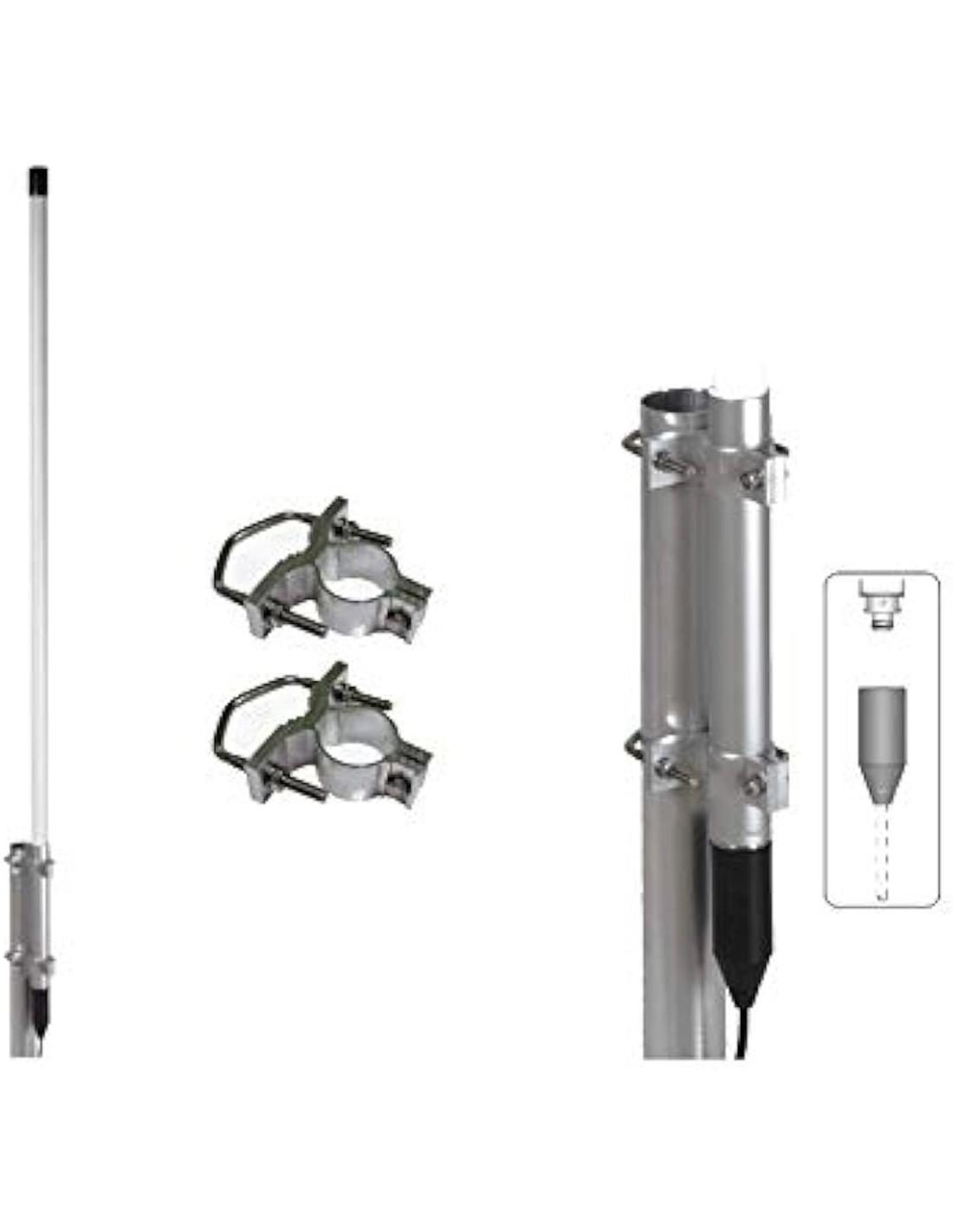

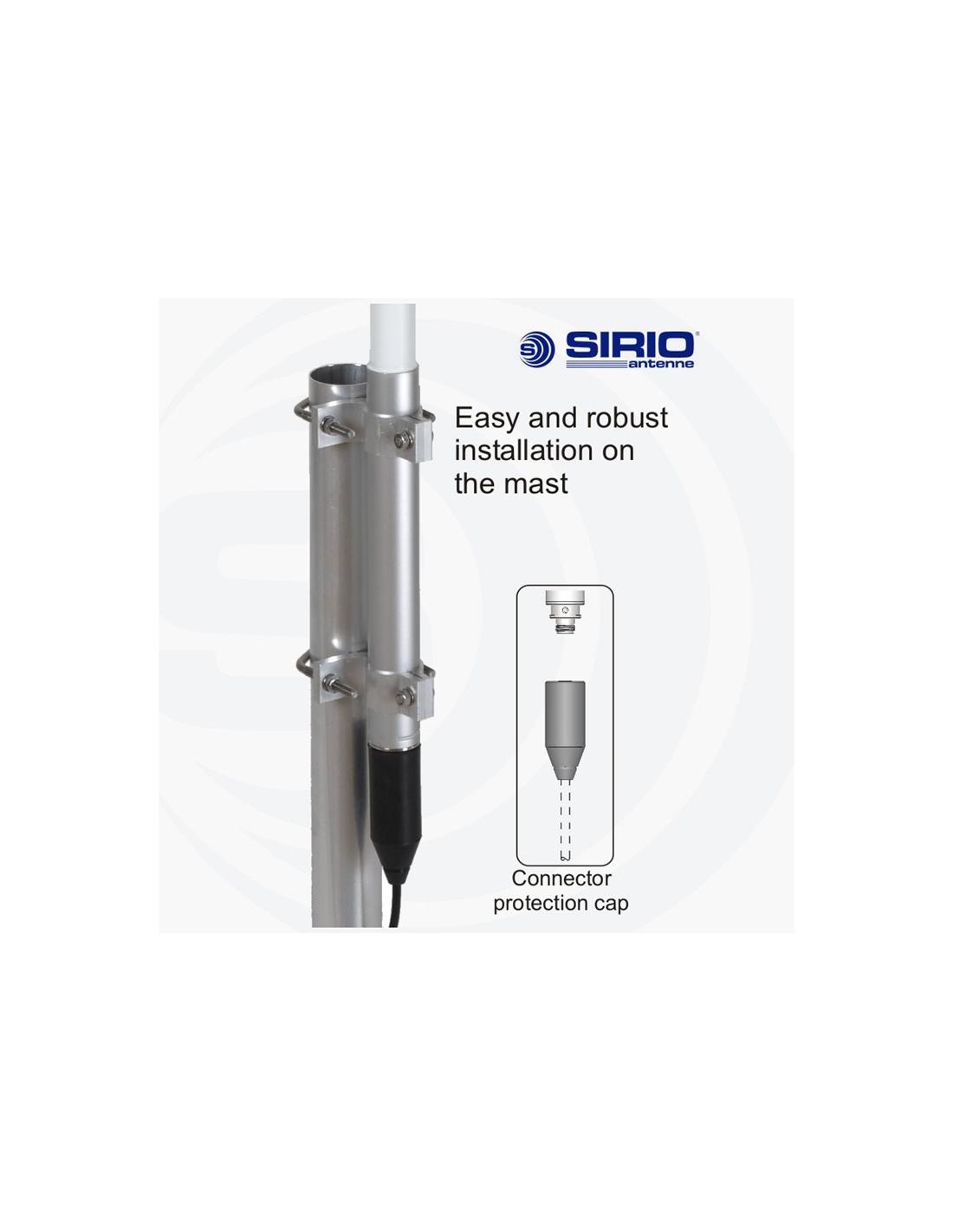

Antena base omnidireccional UHF, muy robusta. ROE < 1.5 en extremos de banda. No precisa ningún tipo de ajuste. Especial aplicaciones PMR Rango 420 - 470 MHz. Encapsulada en fibra de vidrio de alta calidad con protección Ultra Violeta. Sección encapsulado Ø 28.6 mm. Conector N Hembra (HQ) en la base. La parte inferior de la antena está fabricada en aluminio anodizado 6063-T5 para garantizar su robustez y durabilidad. Por protección, todas las partes metálicas están cortocircuitadas a masa. Potencia máxima 75 W. Longitud 1.23m. Cada antena se suministra con su soporte a mástil 35-60 mm Ø y con herrajes de acero inoxidable. Todas las antenas de la serie incluyen Capuchón de caucho Protector EPDM para conector N .
CARATERISTICAS
Antena tipo: Colineal Omnidireccional
Rango Frecuencia : 420 - 470 MHz @ SWR < 1.5
Protección: Cortocircuitada a Masa (DC Ground)
Sistemas: UHF PMR
Conector: N Macho (HQ)
CARATERISTICAS ELECTRICAS
Impedancia: 50 Ohm
Radiación plano H: 360º Omnidireccional
Radiación plano E: Amplitud haz @ -3dB = 40º
Polarización: Lineal Vertical
Ganancia: 5.15 dBi
SWR: < 1.5 Sin necesidad de ajustes.
Potencia Máxima: 75 Watt (CW) @ 30°C
CARATERISTICAS MECANICAS
Carga al viento: 53 N @ 150 Km/h
Resistente vientos: 180 Km/h
Rango de Temperatura: - 40ºC a + 80ºC
Superficie de fricción: 0.044 m²
Sección Mástil: 35 - 60 mm Ø Actualizado
Longitud aprox.: 138 cm.
Peso: 1200 gr.
Materiales: Fibra de Vidrio Ø 28.6mm, Aluminio anodizado 6063-T5,
latón , acero inoxidable, cobre y caucho EPDM.
- Nombre:
- SPO 420-5
- Código P/N:
- 2115120/420
- Radiación:
- Omnidireccional
- Tipo:
- Antena Base Colinial UHF Fibra
- Polarización:
- Vertical
- Impedancia:
- 50 Ohm
- Ángulo Radiación Plano E:
- -3 dB @ 40º
- Radiación Ángulo Deg.:
- 0º
- Ángulo Radiación Plano H:
- 360º
- Ancho de Banda A:
- 50 MHz @ SWR < 1.5
- Rango Frecuencia A:
- 420-470 MHz - Sin ajuste
- Sistemas Compatibles:
- 70cm-HAM, CDMA-450, LTE-450, ISM/SIGFOX/LoRa 433MHz
- Ganancia Rango A:
- 5.15 dBi
- Potencia Aplicable A:
- 75W
- Protección DC:
- Cortocircuitada a Masa
- Conector A:
- N Hembra
- Color:
- Blanco
- Cuerpo:
- Fibra
- Materiales:
- Aluminio Anodizado, Latón, Acero Inoxidable, Fibra de Vidrio, Goma EPDM
- Soporte:
- Soporte a Mástil Incluído
- Carga al Viento:
- 53 N @ 150 km/h
- Superficie de Fricción:
- 0.044 m2
- Rango de Temperatura:
- -40º + 80º C
- Dimensiones L:
- 1.38 m
- Sección Mástil:
- 35-54 mm Ø
- Grado Protección:
- IP66
- CDMA-450
- done
- 70cm-Ham
- done
- PMR-UHF
- done
- LTE-450
- done
- LoRa-433
- done
