SIRIO SPO 145-2

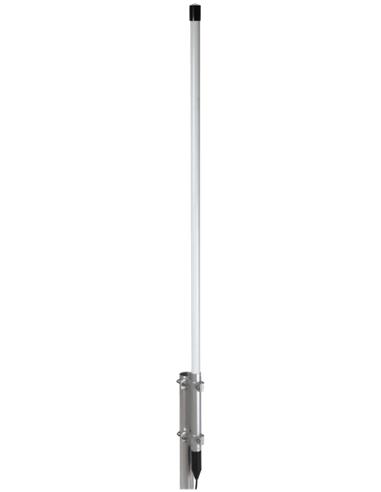

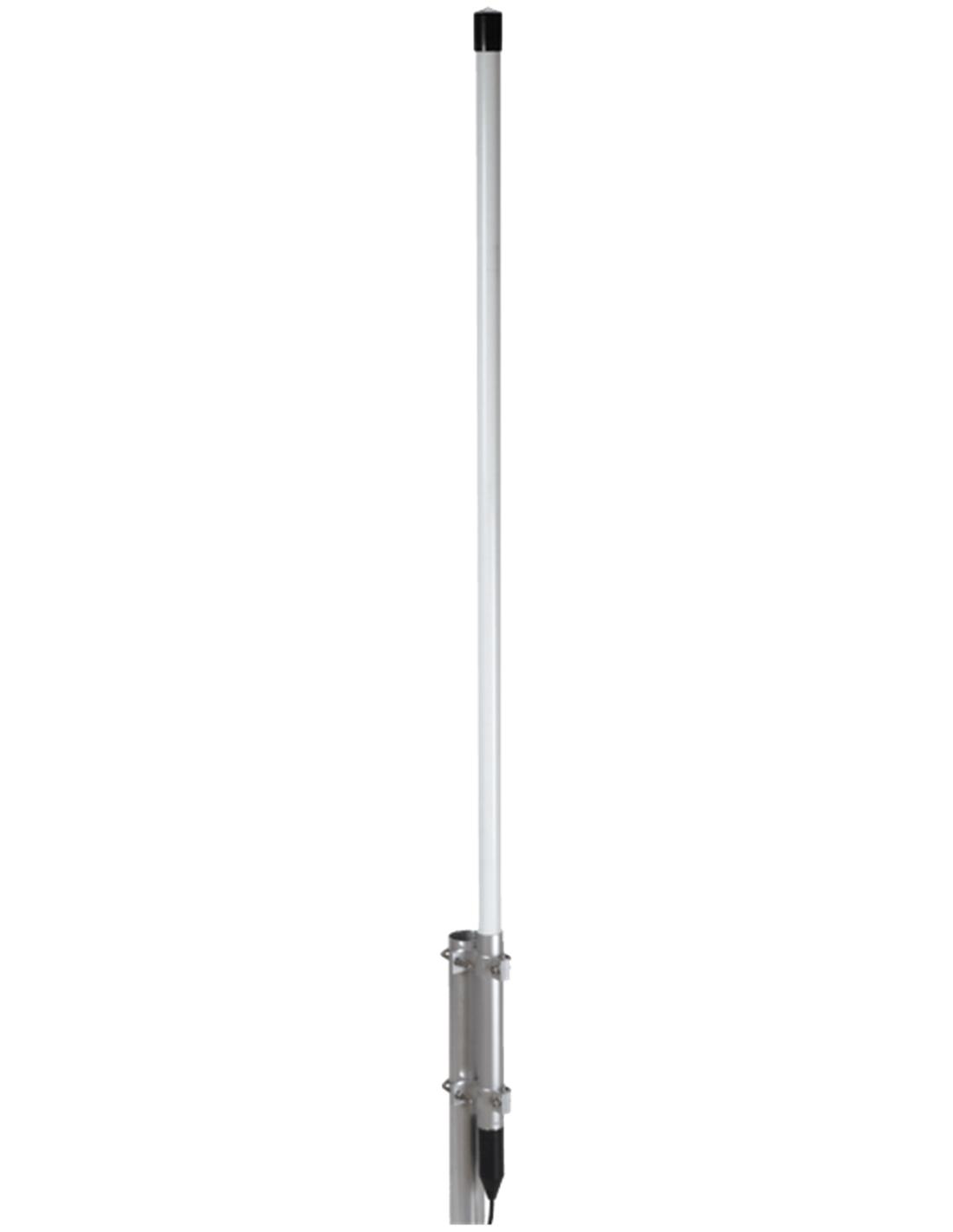

Antena base omnidireccional VHF 1/2 Onda. Banda ancha. Especial aplicaciones PMR. Rango 145-175 MHz. Sin ajustes. Potencia aplicable hasta 100 W. Longitud 1.38m y conector N hembra en la base. Incluye soporte a mástil y tornillería.

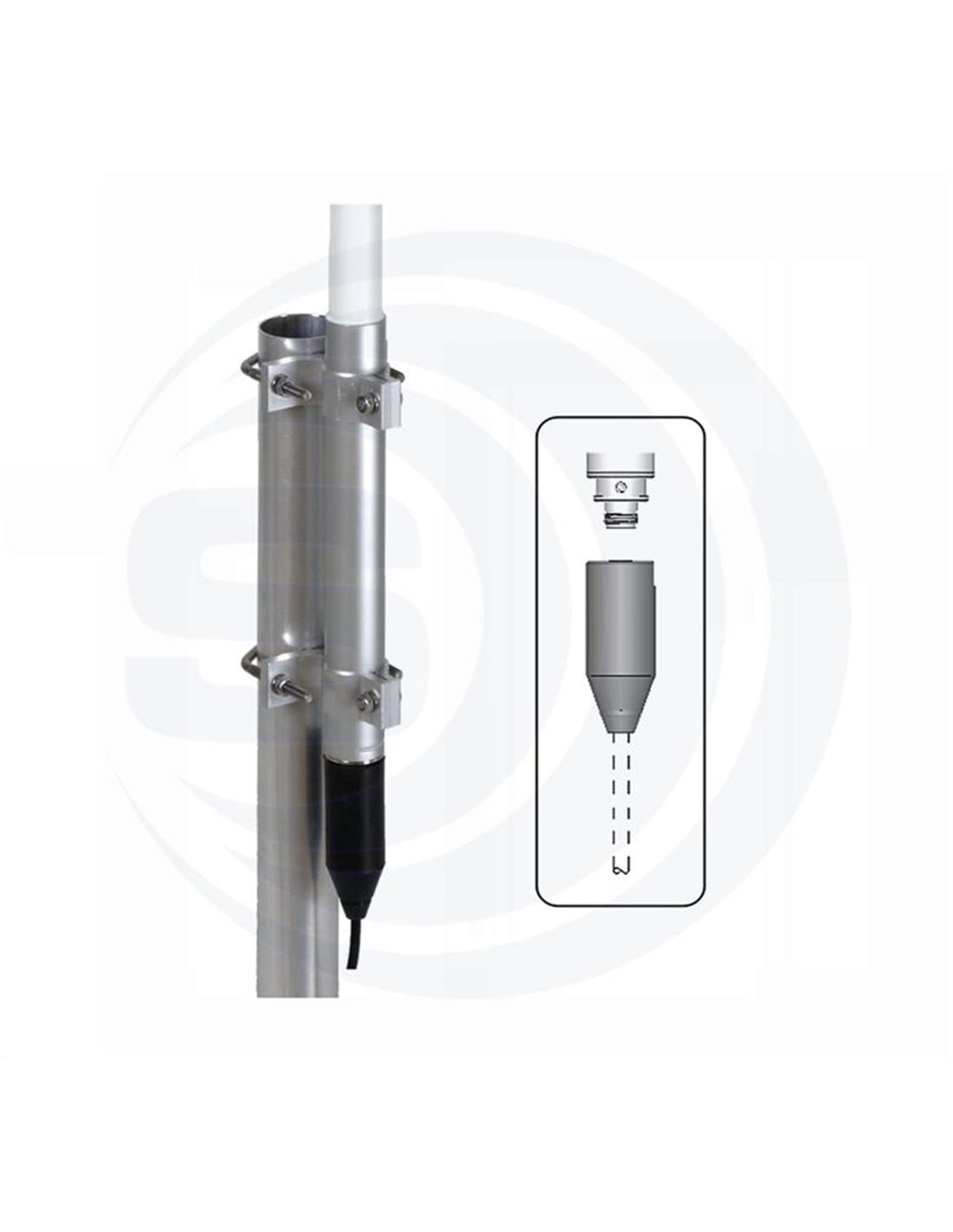

SPO 145-2 Antena base omnidireccional VHF de banda ancha, muy robusta. ROE < 1.4 en toda la banda. No precisa ningún tipo de ajuste. Debido a su gran ancho de banda, es compatible con multitud de aplicaciones o sistemas. PMR, VHF Náutica, ISM169, 2m-Ham, etc. El dipolo 1/2 onda está encapsulado en fibra de vidrio de alta calidad con protección Ultra Violeta. Sección encapsulado Ø 28.6 mm. Conector N Hembra de alta calidad en la base. La parte inferior de la antena está fabricada en aluminio anodizado 6063-T5 para garantizar su robustez y durabilidad. Por protección, todas las partes metálicas están cortocircuitadas a masa. Potencia máxima recomendable 100 W. Cada antena se suministra con su soporte a mástil y con herrajes de acero inoxidable. Todas las antenas de la serie incluyen Capuchón de caucho Protector EPDM para conector N .
CARATERISTICAS
Antena tipo: Dipolo 1/2 onda Omnidireccional
Rango Frecuencia : 145 - 175 MHz @ SWR < 1.5
Protección: Cortocircuitada a Masa (DC Ground)
Sistemas: 2m-HAM, VHF Náutica, VHF PMR, ORBCOMM M2M, ISM-169MHz
Conector: N Macho (HQ)
CARATERISTICAS ELECTRICAS
Impedancia: 50 Ohm
Radiación plano H: 360º Omnidireccional
Radiación plano E: Amplitud haz @ -3dB = 78º
Polarización: Lineal Vertical
Ganancia: 2.15 dBi
SWR: < 1.5 Sin necesidad de ajustes.
Potencia Máxima: 100 Watt (CW) @ 30°C
CARATERISTICAS MECANICAS
Carga al viento: 53 N @ 150 Km/h
Resistente vientos: 180 Km/h
Rango de Temperatura: - 40ºC a + 80ºC
Superficie de fricción: 0.044 m²
Sección Mástil: Ø 35 - 54 mm.
Longitud aprox.: 1380 mm.
Peso: 1315 gr.
Materiales: Fibra de Vidrio Ø 28.6mm, Aluminio anodizado 6063-T5,
latón , acero inoxidable, cobre y caucho EPDM.
- Nombre:
- SPO 145-2
- Código P/N:
- 2115020/145
- Radiación:
- Omnidireccional
- Polarización:
- Vertical
- Tipo:
- Dipolo VHF 1/2 Onda de Banda Ancha
- Ángulo Radiación Plano E:
- Ancho del haz -3 dB @ 78º
- Impedancia:
- 50 Ohm
- Ángulo Radiación Plano H:
- 360º
- Radiación Ángulo Deg.:
- 0º
- Ancho de Banda A:
- 30 MHz @ SWR < 1.5
- Rango Frecuencia A:
- 145-175 MHz (Sin ajustes)
- Sistemas Compatibles:
- 2m-HAM, VHF Náutica, VHF PMR, ORBCOMM M2M, ISM-169MHz
- Ganancia Rango A:
- 2.15 dBi
- Potencia Aplicable A:
- 100W
- Protección DC:
- Cortocircuitada a Masa
- Conector A:
- N Hembra
- Color:
- Blanco
- Cuerpo:
- Fibra
- Materiales:
- Aluminio Anodizado, Latón, Acero Inoxidable, Fibra de Vidrio, Goma EPDM
- Soporte:
- Soporte a Mástil Incluído
- Ubicación / Instalación:
- Exterior - Mástil
- Carga al Viento:
- 53 N @ 150 km/h
- Superficie de Fricción:
- 0.044 m2
- Rango de Temperatura:
- -40º + 80º C
- Dimensiones L:
- 1.38 m
- Sección Mástil:
- 35-54 mm Ø
- Grado Protección:
- IP66
- 2m-Ham
- done
- ORBCOMM M2M
- done
- Náutica VHF
- done
- AIS-162MHz
- done
- ISM-169MHz
- done
- PMR-VHF
- done
